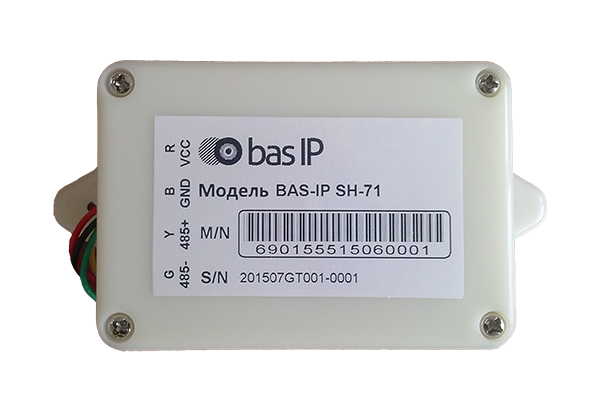

Конвертер протокола RS-485 - ZigBee.

• Напряжение питания: Непосредственно от внутреннего монитора или +12 В
• Интерфейс подключения к мониторам BAS-IP: RS485
• Интерфейс подключения к умным выключателям: ZigBee
• Крепление (монтаж): 2 винта на плоскую поверхность
• Питание 5 В DC.
• мощность передачи 4.5 dbm

Конвертер протокола BAS-IP SH-71 необходим, если вы хотите управлять беспроводными выключателями с вашего мобильного устройства на базе системы «Умного дома» от BAS-IP. Связь выключателей и, например, смартфона реализуется через внутренний монитор и модуль SH-71.

В свою очередь модуль SH-71 обеспечивает связь между внутренним монитором и выключателями света (SH-73, SH-74, SH-75) и штор (SH-78). Он связывается с монитором по проводному интерфейсу RS-485 и с беспроводными выключателями по ZigBee Pro.

Принцип взаимодействия выглядит следующим образом. После нажатия кнопки в интерфейсе приложения «BAS-IP» (или внутреннего монитора BAS-IP), видеодомофон передает команду на конвертер протокола SH-71, а SH-71 связывается по протоколу ZigBee и передает команду на беспроводные выключатели.

Благодаря своему небольшому размеру модуль SH-71 легко установить за монитором домофона - в электрощите либо в любом другом подходящем месте.
