АДАПТЕР «КОАКСИАЛ-СЕТЬ» Panasonic BY-HPE11KT

IP камера Panasonic BY-HPE11KT

IP камера Panasonic BY-HPE11KT

адаптер "коаксиал-сеть" с функцией PoE, до 2 Км

Цена

27 500 руб.

Адаптер «коаксиал-сеть» BY-HPE11KT с функцией РоЕ для перехода с «аналога» на IP без смены кабельной системы:

  • РоЕ-совместимость (питание по Ethernet)
  • Передача данных на большие расстояния (при РоЕ-подключениях - до 500 м, до 2 км при питании камер от электросети)
  • Высокая скорость передачи (При TCP-соединении 35 Мб/с, при UDP - 45 Мб/с)
  • Все соединения выполняются простым подключением разъёмов коаксиального кабеля к адаптеру

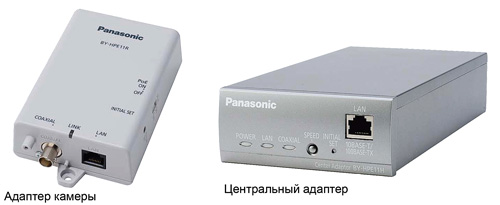

Центральный адаптер

ПунктХарактеристики
Рабочая средаТемпература: от 0°С до 50°С. Влажность: 20% – 85% (без конденсата)
Интерфейсы10Base-T / 100Base-TX х 1 шт.
AUTO MDI/MDI-X розетка электропитания
BNC-разъём
Габаритные размеры (Ш х В х Г)Примерно 105 мм х 44 мм х 210 мм (только основной блок)
Масса (вес)Примерно 570 г
ЭлектропитаниеПеременное напряжение 100 – 240 В 50/60 Гц
Потребляемая мощностьНе более 28 Вт (включая потребление адаптера камеры)
Подаваемая мощность питания
по коаксиальному кабелю
Максимум 22 Вт

Адаптер камеры

ПунктХарактеристики
Рабочая средаТемпература: от –10°С до 50°С. Влажность: 20% – 90% (без конденсата)
Интерфейсы10Base-T / 100Base-TX x 1 шт.
AUTO MDI / MDI-X (РоЕ-совместимость)
BNC-разъём
Габаритные размеры (Ш х В х Г)Примерно 80 мм х 115 мм х 35 мм (только основной блок)
Масса (вес)Примерно 165 г
ЭлектропитаниеОригинальная система питания (55 В постоянного тока от центрального адаптера по коаксиаль-
ному кабелю)
Потребляемая мощностьУчтена в потребляемой мощности центрального адаптера
РоЕ-мощность питанияМаксимум 15,4 Вт

Коаксиальный интерфейс

ПунктХарактеристики
СтандартОригинальная разработка Panasonic
Частотный диапазон2 МГц – 28 МГц
Режим передачи данныхВейвлет-мультиплексирование с ортогональным частотным разделением
Метод доступаМножественный доступ с контролем несущей и предотвращением конфликтов
Коррекция ошибокКод Рида-Соломона + сверточный код (декодирование по Витерби)

Интерфейс локальной сети

ПунктХарактеристики
СтандартIEEE802.3 / IEEE802.3U (10Base-T / 100Base-TX)
MDI/MDI-XАвтоматическое распознавание кросс/прямого кабеля
Скорость потока данных10 Мб/с / 100 Мб/с (с автоматическим распознаванием)
Число портов1 шт. (разъём RJ-45)
ПротоколTCP/IP/UDP
Метод доступаМножественный доступ с контролем несущей и предотвращением конфликтов

Характеристики подключений

ПунктХарактеристики
Число подключаемых адаптеровПодключение одного адаптера камеры к одному центральному адаптеру по коаксиальному кабелю
Подключаемые устройстваК центральному адаптеру: устройства с интерфейсом 10Base-T / 100Base-TX. К адаптерам камер:
сетевые камеры Panasonic
Число подключаемых устройствВ одном сегменте: максимум 256 центральных адаптеров или адаптеров камер

Характеристики системы обслуживания

ПунктХарактеристики
Совместимые операционные системыMicrosoft Windows® ХР, Windows Vista®, Windows® 7
БраузерInternet Explorer версий 6.0, 7.0, 8.0 или более поздних

Характеристики производительности

ПунктХарактеристики
Скорость потока данных*1 (UDP)Не менее 45 Мб/с (с коаксиальным кабелем RG-6/U на расстоянии
не более 2 км)
Скорость потока данных*1 (TCP*2)Не менее 35 Мб/с (с коаксиальным кабелем RG-6/U на расстоянии
не более 2 км)
Максимальное расстояние передачиБез функции РоЕ: 2 км
С функцией РоЕ: 500 м (при использовании сетевой камеры Panasonic) / 300 м (при использовании
стандартной сетевой камеры класса 0)

*1 В канале между центральным адаптером и адаптером камеры Скорость передачи при применении коаксиального кабеля RG-6/U зависит от ряда факторов, например, от состояния кабеля и сетевой среды. Значения, указанные выше, измерены в идеальной среде без учёта влияния состояния кабеля или реальных условий.
*2 Измерено на базе Linux® FTP.

Максимальная дистанция передачи сигнала/РоЕ-питание (по кабелю RG-6/U)


Максимальная дистанция
передачи
300 м500 м1000 м1500 м2000 м
РоЕ-питание15,4 Вт*112,0 Вт*2РоЕ-питание при таких условиях неприменимо*3

*1 При подключении сетевой 1ЕЕЕ802.3af-совместимой (альтернатива В, класс 0) камеры к адаптеру камеры.
*2 При подключении сетевой камеры Panasonic к адаптеру камеры.
*3 При таких условиях необходимо выключить РоЕ-переключатель [положение OFF].
